升降臺式系列

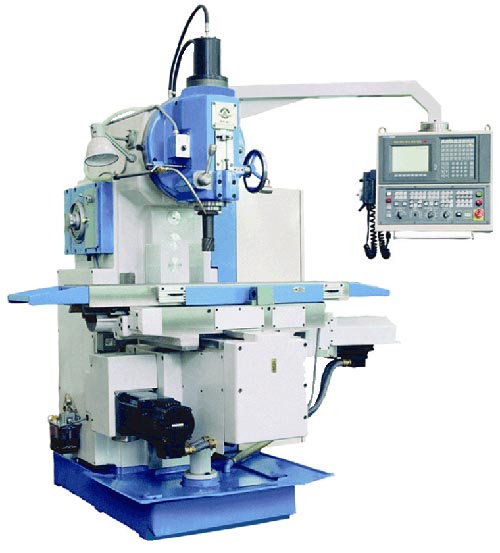

數控立式升降臺銑床
XKA50系列數控立式升降臺銑床是一種使用范圍很廣的銑床，可配備FANUC 0i-MD、SIEMENS 828D、華中818B和廣數983M數控系統，可以完成直線、斜線、曲線輪廓等銑削加工；可以組成各種往復循環和框式循環還可以銑削具有復雜曲面輪廓的零件，如模具、螺旋槽、葉片、凸輪、樣板等；適用于機械制造行業的各類部門，也適用于軍工部門。并可根據用戶要求提供第四坐標，從而實現四軸四聯動功能，可以實現在圓柱面、圓錐面等上面加工各種曲線、曲面。 結構特點： 機床主傳動為交流電機驅動，18級齒輪變速；三軸進給系統為交流伺服電機驅動；主軸錐孔為(ISO)No.50錐孔，可安裝標準的銑刀或銑夾頭；主軸的軸向位置可調整，連同套筒一起作軸向伸出；主軸也可以連同銑頭主體一起，在左右各45°范圍內調整成傾斜位置；銑頭的上方裝有半自動的裝卸刀機構，通過兩個按鈕分別控制裝刀和卸刀；機床采用側掛式電柜和吊掛式操縱站，機電一體，整體裝運，安裝方便，集中操縱但又能多位置操作。
|
